TRANSMISI DATA DAN KONFIGURASI JALUR KOMUNIKASI

1.1  Transmisi Data

Transmisi data adalah sebuah proses pengiriman (penyebaran) data dari pengirim (transmitter) ke penerima (receiver). Transmisi data terjadi di antara transmitter dan juga receiver melalui beberapa media transmisi.

Terdapat dua buah media transmisi, yakni media transmisi terkendali (guided media transmition) dan juga media transmisi tidak terkendali (unguided media transmition). Untuk media terkendali adalah media yang menyalurkan gelombang transmisi melalui jalur fisik.

Contoh dari media terkendali adalah kabel twisted pair, kabel coaxial, atau kabel fiber optic. Sementara untuk media tidak terkendali, atau biasa disebut dengan media nirkabel, adalah media yang menyediakan perantara untuk menyalurkan gelombang elektromagnetik.

Contoh dari media terkendali adalah WiFi, propagansi melalui udara, atau propagansi melalui ruang fakum. Sementara berdasarkan aliran datanya terdapat tiga macam transmisi. Pertama, transmisi simplex di mana transmisi ini yang mengirim sinyal hanya secara satu arah. Satu pemancar dapat diterima oleh beberapa penerima data.

Kedua transmisi half-duplex, di mana transmisi ini memungkinkan kedua pemancar mengirimkan sinyal sekaligus, namun hanya satu dalam satu waktu. Terakhir, transmisi full-duplex yang merupakan transmisi dua arah. Di mana pemancar ataupun penerima dapat mengirimkan sinyal secara simultan.

Sementara berdasarkan grafik fungsi waktu, sinyal sendiri dibedakan menjadi dua. Yakni sinyal analog dan sinyal digital. Sinyal analog adalah sinyal yang ditransmisikan secara terus – menerus dengan amplitudo yang bervariasi. Tidak adanya waktu tenggang saat sinyal ditransmisikan.

Kedua, sinyal digital di mana sinyal digital merupakan sinyal yang ditramsisikan dengan intensitas sinar yang mampu menstabilkan amplitudo. Pada sinyal digital ini, data ditransmisikan dalam bentuk on/off atau 1/0.

Tujuan Transmisi Data

Fungsi dari adanya transmisi data serta media transmisi adalah penting ketika digunakan pada beberapa peralatan elektronika. Di mana adanya transmisi data adalah untuk dapat menghubungkan antara pengirim dan penerima supaya dapat melakukan komunikasi/pertukaran data, seperti telepon, komputer, televisi, ataupun radio.

Transmisi data dapat dibedakan menjadi dua macam, transmisi serial dan transmisi paralel.

Transmisi serial

adalah transmisi data dimana dalam satu satuan waktu hanya satu bit yang disalurkan, dengan demikian data yang terdiri atas banyak bit, dikirim secara ber-urutan, satu persatu. Setiap komputer diperlengkapi dengan saluran serial atau serial-port (RS-232C), yaitu saluran yang bisa menerima / mengirim data secara serial.

Transmisi paralel

adalah transmisi data dimana dalam satu satuan waktu beberapa bit (biasanya 8-bit) bisa disalurkan bersamaan. Pada komputer tersedia juga saluran paralel atau paralel-port misalnya saluran yang dihubungkan dengan printer ketika akan mencetak data.

Pada kenyataan, komunikasi jarak jauh melalui kabel banyak dilakukan secara serial, misalnya saluran telepon, karena untuk transmisi paralel diperlukan kabel 8-kali lipat kebutuhan kabel pada transmisi serial.

     Konfigurasi Jalur Komunikasi

Konfigurasi jalur komunikasi adalah cara meng-hubungkan perangkat perangkat yang akan melakukan komunikasi, dapat dibedakan menjadi : konfigurasi titik-ke-titik (point-to-point) dan konfigurasi multi-titik (multipoint).

     Titik-ke-titik (point-to-point)

Titik-ke-titik (point-to-point) menghubungkan secara khusus dua piranti yang hendak berkomunikasi. Konfigurasi ini banyak ditemukan pada transmisi paralel, misalnya komunikasi antara dua komputer secara paralel untuk melakukan penyalinan file-file data, walaupun transmisi serial dimungkinkan pula apabila jarak antara dua piranti jauh.

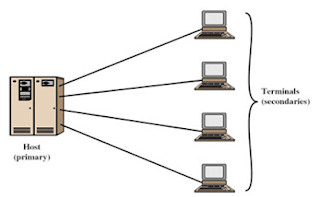

Multi-titik (multipoint)

Multi-titik (multipoint) menyatakan hubungan yang memungkinkan sebuah jalur digunakan oleh banyak piranti yang berkomunikasi. Sebagai contoh adalah konfigurasi pada jaringan bertopologi bus, dimana satu saluran data (backbone) terhubung ke beberapa komputer.

Mode Transmisi

Mode transmisi adalah cara pengiriman data dari satu piranti ke piranti lain, yaitu secara sinkron (synchronous transmission) dan tak-sinkron (asynchronous transmission).

Transmisi sinkron

Transmisi sinkron adalah transmisi data dimana kedua pihak, pengirim dan penerima, berada pada waktu yang sinkron, biasanya dimulai dengan sinyal SYN untuk melakukan sinkronisasi antara dua piranti yang berkomunikasi, kemudian menyusul sinyal STX (start-of-text) yang menyatakan awal dari transmisi data, kemudian sejumlah (blok) data dikirim, dan ditutup dengan ETX (end-of-text), terakhir ada sinyal BCC (block-check-character) yang digunakan untuk mengecek kesalahan dalam penerimaan data.

Transmisi tak-sinkron

Transmisi tak-sinkron adalah transmisi data dimana kedua pihak, pengirim dan penerima tidak perlu berada pada waktu yang sinkron. Mode transmisi ini diterapkan pada komunikasi data dimana kecepatan piranti pengirim dan piranti penerima jauh berbeda. Sebagai contoh transmisi data dari keyboard ke memory dilakukan tak-sinkron karena kecepatan keyboard ditentukan oleh kecepatan user dalam menekan tombol (faktor manusia), kecepatan memory ditentukan oleh transfer-rate dari memory, namun bagaimanapun cepatnya manusia dalam mengetik masih lambat dibanding kecepatan prosessor dalam mentransfer data. Apabila dilakukan secara sinkron maka memory / prosessor banyak kehilangan waktu percuma, menanti tombol ditekan. Biasanya transmisi tak-sinkron dilakukan karakter-per-karakter, dimana setiap karakter diawal oleh start-of-bit (SOB) dan ditutup dengan parity-bit (untuk memeriksa kesalahan) dan end-of-bit (EOB).

Arah Transmisi

Arah transmisi dari dua piranti yang berkomunikasi dapat dibedakan menjadi tiga macam, yaitu : Simplex, Half-duplex, dan Full-duplex.

Simplex

Simplex menyatakan komunikasi antara dua piranti hanya bisa dilakukan satu arah saja, dari sumber/pengirim ke tujuan/penerima. Sebagai contoh komunikasi antara pemancar TV dengan pesawat TV, komunikasi antara amplifier dengan speaker, komunikasi antara perangkat barcode dengan komputer.

Half-duplex

Half-duplex menyatakan komunikasi antara dua piranti yang bisa dilakukan dua arah namun tidak serentak (tidak bersamaan) tetapi bergantian, bila satu piranti sedang mengirim yang lain hanya menerima, dan sebaliknya. Sebagai contoh komunikasi yang menggunakan Handy-Talkie atau Walki-Talkie dilakukan secara half-duplex.

Full-duplex

Full-duplex menyatakan komunikasi antara dua piranti yang bisa dilakukan dua arah dan bisa serentak (bersamaan). Sebagai contoh komunikasi melalui pesawat telepon adalah komunikasi full-duplex.

Komunikasi antara dua komputer bisa saja menggunakan salah satu dari ketiga arah transmisi tersebut, bergantung pada protokol komunikasi yang digunakannya.

Multiplexing

Multiplexing berkaitan dengan effektivitas penggunaan media komunikasi, dimana satu media akan lebih effektif apabila bisa digunakan oleh lebih dari satu transmisi data. Sebagai contoh, suatu media yang memiliki kapasitas besar (misalnya serat-optik dengan 384 Kbps) tentu tidak effisien apabila hanya digunakan oleh satu transmisi berkecepatan rendah (misalnya koneksi dua komputer dengan 64 Kbps). Perangkat yang diperlukan untuk melakukan multiplexing adalah multiplexer (MUX) dan demultiplexer (DEMUX).

Pada dasarnya ada tiga macam bentuk multiplexing, yaitu: Time Division Multiplexing (TDM), Frequency Division Multiplexing, dan Code Division Multiplexing (CDM).

TDM (Time Division Multiplexing) adalah teknik multiplexing dengan cara memberi alokasi waktu pada masing-masing transmisi secara bergiliran. Teknik TDM biasa digunakan apabila total kapasitas transmisi melebihi kapasitas medium, yang biasa disebut baseband medium (jalur sempit). Karena kapasitas medium terbatas maka setiap piranti yang berkomunikasi mendapat slot-waktu untuk mengirim data.

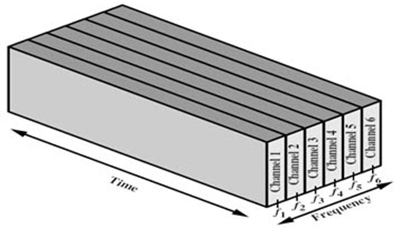

FDM (Frequency Division Multiplexing) adalah teknik multiplexing dimana setiap piranti diberi frekuensi modulasi yang berbeda sehingga bisa bersamaan melakukan transmisi melalui satu media. Teknik FDM banyak digunakan pada komunikasi data dengan medium berkapasitas besar, biasa disebut sebagai broadband (jalur lebar) medium. Melalui teknik ini berbagai siaran TV dapat disalurkan dalam satu kabel (cable TV), atau Video, Suara, dan Data bisa disalurkan bersama dalam satu kabel.

CDM adalah teknik multiplexing dimana setiap channel atau piranti yang berkomunikasi menggunakan kode data yang berbeda sehingga bisa bersamaan (seperti pada FDM) pada satu saat, dan sekaligus bisa menggunakan slot waktu berbeda (seperti pada TDM). Teknik CDM memungkinkan bandwidth saluran komunikasi suara bisa digunakan bersama oleh banyak telepon selular.
